122
次阅读

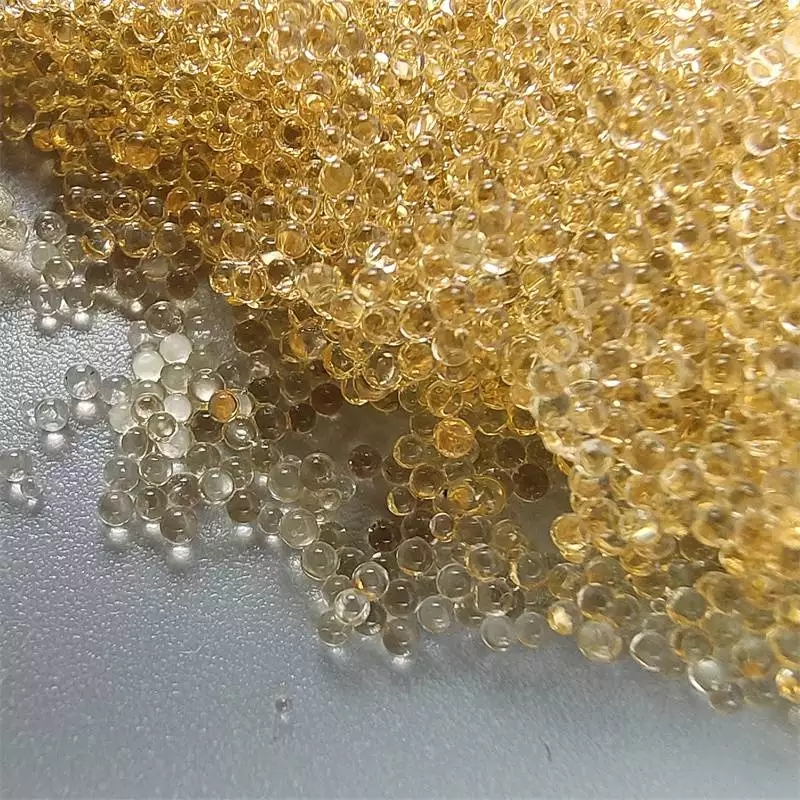

阴阳离子交换树脂的维护保养

一、预处理方面的维护

• 在合成树脂过程中，树脂表面及空隙会混有低分子、无机杂质（如铜、铁等）、高分子单体物质和致孔剂等，在正式投入运行前必须除去这些杂质。

• 对于新树脂，先用热水反复清洗。阳树脂可用70 - 80℃的热水，阴树脂（特别是强碱阴树脂）耐热性较差，可用50 - 60℃的热水。开始浸洗时，每隔15分钟左右换水一次，浸洗时要搅拌，换水4 - 5次后，可隔30分钟左右换水一次，总共换水7 - 8次，浸泡至洗涤水不带褐色，泡沫很少时为止。

• 树脂用热水洗涤后装填进柱，再用酸、碱处理。阳树脂用1mol/1HCL缓缓流过树脂层，用量约为树脂体积的2 - 3倍，约2小时流完，用水稍淋洗后，再用1mol/1NaOH流过树脂层，用量和流速同前。碱流完后，用水淋洗至出水ph9左右，再用1mol/1HCL或0.5mol/1H2SO4将树脂转成H+型，用量为树脂体积的3 - 4倍，流速与前同。酸流完后，用水淋洗至出水ph6以上时，即可投入运行。

二、使用过程中的保养

• 防止污染方面

• 防止悬浮物、有机物及油类等的污染，同时要防止某些废水对树脂的剧烈氧化作用。例如，酸性氧化废水进入阴树脂前应去除重金属离子，以防止重金属对树脂的催化作用。

• 每次设备运行完毕后应将交换柱中废水排回废水池，代之以自来水或净化水浸泡。

• 饱和后处理

• 树脂饱和后要及时再生，再生后不宜长期在原液中浸泡停放，应及时淋洗干净。

三、树脂活化（当交换容量下降时）

• 阴树脂的活化

• 应视所处理的废水而异。例如国内处理含铬废水的阴树脂活化经验如下：将阴树脂正常再生之后，浸泡于2 - 2.5mol//1H2SO4溶液中，然后在徐徐搅拌下加入NaHSO3，将树脂上的Cr6+还原成Cr3+。树脂在上述溶液中浸泡一昼夜，然后用清水洗净，以上过程重复1 - 2次，即可将树脂中的Cr6+及Cr3+除去，再用NaOH转型待用。

• 阳树脂的活化

• 主要目的是去除树脂上累积的重金属离子，尤其是那些与树脂结合力较强的高价阳离子，如Fe3+，Cr3+等。可在体内活化，活化液用量为2倍树脂体积，现用浓度为3.0mol/1的盐酸配置，以再生流速通过树脂层，再用1 - 2倍树脂体积，浓度为2.0 - 2.5mol/1的硫酸溶液浸泡树脂，历时一昼夜（至少8小时），树脂中的Fe3+，Cr3+及其他重金属离子便基本去除，淋洗后树脂便可待用。

关键词：硅芯片级抛光树脂；半导体抛光树脂；芯片级抛光树脂；TOC抛光树脂；罗门哈斯UP6150抛光树脂；6150替代品；5ppb以下抛光树脂；离子交换树脂；阴阳离子交换树脂；离子交换树脂厂家；超纯水抛光树脂；纯水离子交换树脂；抛光树脂；杜邦UP6150替代品
