硅芯片级抛光树脂（CMP Resin）在半导体行业中的应用主要涉及化学机械抛光（Chemical Mechanical Polishing）过程，这是集成电路制造中一个非常关键的步骤。CMP技术结合了化学腐蚀和机械研磨的作用，在硅芯片制造过程中用于平坦化各种材料层，确保芯片各层之间的高度对准和减少后续工艺中的缺陷。

具体来说，硅芯片级抛光树脂有以下几个应用：

为了实现以上应用，硅芯片级抛光树脂需要具备以下特性：

总之，硅芯片级抛光树脂在半导体行业中的应用对于确保集成电路的性能和良品率至关重要。随着半导体技术的不断发展，对CMP树脂的性能要求也在不断提高。

高抛光速率：能够快速地去除材料，提高生产效率。

选择性好：在抛光过程中，能够准确地去除目标材料，而不会对周围区域或下一层材料造成损害。

抛光质量高：能够提供一个高度平坦、光滑且无损伤的表面。

易于清洗：抛光后残留在晶圆表面的树脂容易被清洗掉，避免影响后续工艺。

表面平坦化：在集成电路制造中，随着晶体管尺寸的缩小，对晶圆表面平坦度的要求越来越高。CMP树脂通过抛光作用，可以有效去除表面的不平整，提供一个高度一致且光滑的表面，这对于确保后续的光刻和刻蚀工艺的精确性至关重要。

金属层抛光：在多层金属互联结构的形成过程中，需要对金属层进行抛光以达到规定的厚度和表面质量。CMP树脂能够选择性地去除不需要的金属层，同时保护底层的绝缘材料不受损伤。

模拟层抛光：在先进制程中，可能需要对介电质层或其他模拟层进行抛光，以实现特定的器件结构或者优化电学性能。

去除残留物：在完成抛光后，可能会有残留物留在晶圆表面。CMP树脂能够帮助清除这些残留物，确保晶圆表面的清洁度。

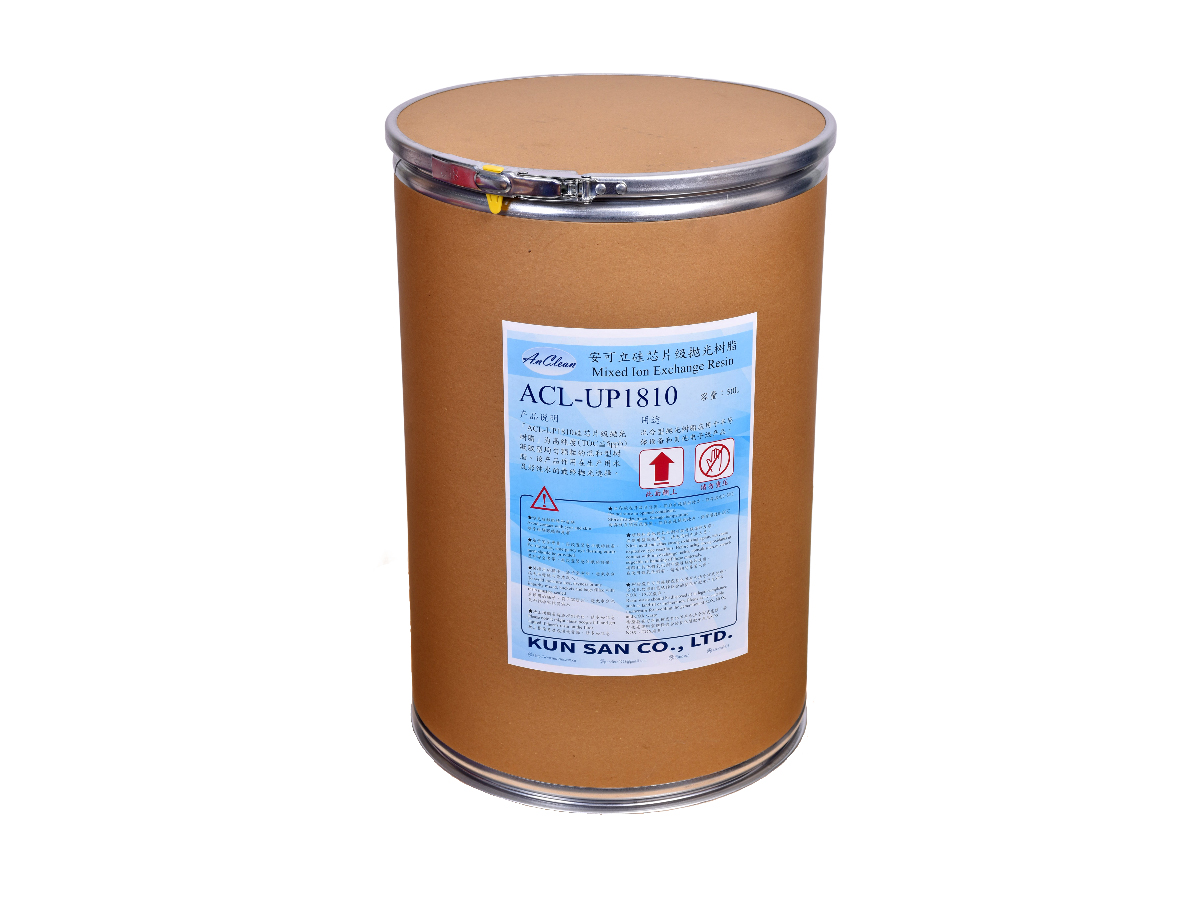

 台湾安可立生产的UP1810款硅芯片级抛光树脂作为罗门哈斯UP6150替代品在半导体行业超纯水处理中有着广泛的应用，性价比高 效果好的特点。
