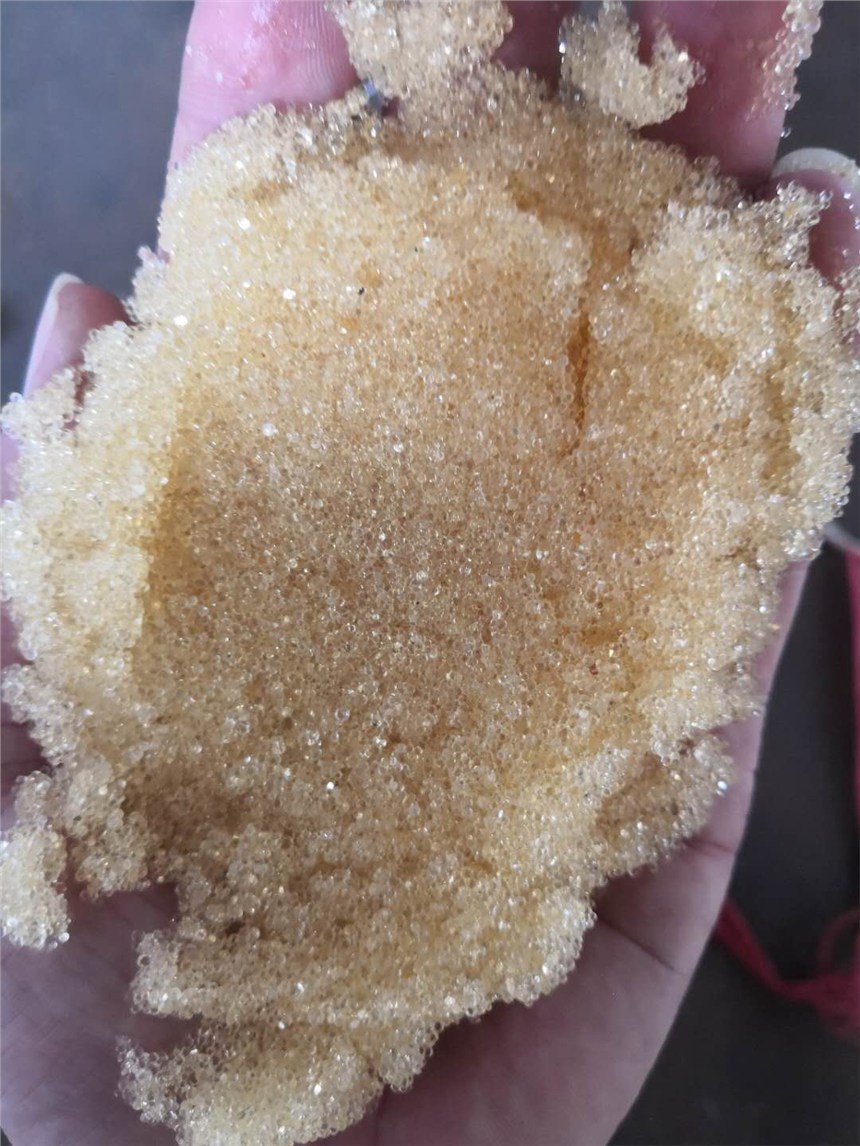

随着科技的迅猛发展，半导体行业对材料的要求日益严格。在这一背景下， toc 抛光树脂因其独特的性能而受到广泛关注。本文将重点探讨 toc 抛光树脂在硅芯片制造中的应用以及相关的产品与替代品。 首先，让我们聚焦于硅芯片级抛光树脂的关键作用。这类树脂被用于半导体制造过程中的化学机械抛光（CMP）步骤，其目的是实现硅片表面的高度平坦化。这一步骤对于确保后续电路刻蚀、金属布线及封装的质量至关重要。因此，选择合适的抛光树脂对于提高晶圆产量、减少生产缺陷以及提升电子产品整体效能具有深远的影响。 在美国罗门哈斯公司生产的众多产品中， UP6150 抛光树脂堪称业界标杆。这款树脂凭借其卓越的抛光效率、均匀性和控制能力，在全球范围内获得了广泛的采用。然而，面对不断变化的市场需求和技术革新，寻找 UP6150 的替代品成为许多制造商的需求。 一方面，原厂提供的 UP6150 替代品正在不断地通过研发创新来满足更严格的工艺需求；另一方面，第三方供应商也在积极开发兼容甚至超越原始规格的替换产品。这些替代性半导体抛光树脂不仅有助于降低原材料成本，还能为企业提供更多的备选方案，并促进整个行业的竞争与发展。 除此之外，半导体行业中另一个不容忽视的趋势是对超纯水的需求增长。在 CMP 过程中使用超纯水可以有效地清洗残留颗粒和化学品，以保持设备长期稳定运行并避免污染引起的良率问题。这也意味着未来的 toc 抛光树脂必须能够在含有超纯水的环境中高效工作。 总的来说，toc抛光树脂的应用正变得越来越普遍且关键，从传统的硅芯片加工到新兴的先进制程节点都离不开它的身影。随着技术的进步和社会经济的发展，我们期待看到更多高性能的抛光树脂问世，并预见到这个领域的研究将继续引领半导体产业向前迈进。未来，如何平衡产品的性能、成本和环保因素将成为该领域面临的重要挑战之一
